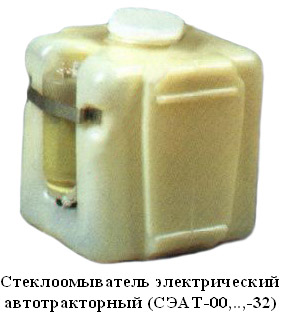

Стеклоомыватель электрический СЭАТ

Технические условия АДЮИ.060280.001 ТУ

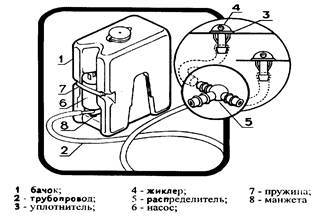

Стеклоомыватель электрический автотракторный (СЭАТ) предназначен для подачи жидкости на ветровое стекло и стекла фар транспортных средств.

СЭАТ с объемом бачка 1,5 и 2 литра крепится на кронштейн типа «ласточкин хвост»: наружный (1), внутренний (2). СЭАТ с объемом бачка 10 литров устанавливается в специальный кронштейн (3).

Тип насоса – центробежный.

Стеклоомыватели изготавливаются на номинальное напряжение 12 В и 24 В постоянного тока. Потребляемый ток при напряжении 13,5 В не более 3 А, при напряжении 24 В не более 2,5 А.

Варианты исполнения СЭАТ указаны в таблице 1

Таблица 1



Сокращенное обозначение стеклоомы-вателя

Обозначение

основного

конструкторского

документа

Габаритные размеры бачка

, мм

(объем бачка, л)

Кол-во распр-лей

Кол-во жиклеров

Шт.



Общая длина

трубо-

провода,

мм

Масса, г,

не более

Номинальное

напряжение

системы

электрооборудования,

В

Применяемость

(Тип крепления)

СЭАТ-00

АДЮИ.062841.001

140×142×147  (1,5)

-

3

950

360

12

Тракторы МТЗ  (1)

СЭАТ-01

АДЮИ.062841.001-01

1

5

2000

400

Легковые            (1)

СЭАТ-02

АДЮИ.062841.001-02

-

2

340

(1)

СЭАТ-03

АДЮИ.062841.001-03

1

2

5500

485

Автопогрузчики(1)

СЭАТ-04

АДЮИ.062841.001-04

1

2

24

Автопогрузчики(1)

СЭАТ-05

АДЮИ.062841.001-05

-

1

1900

410

ОАО «Амкадор»

СЭАТ-10

АДЮИ.062841.002

168×100×200  (2)

1

3

2960

455

МАЗ, «Неман»,

«Ударник»   (2)

СЭАТ-11

АДЮИ.062841.002-01

392×290×145  (10)

2

5

7400

1339

МАЗ     (3)

СЭАТ-12

АДЮИ.062841.002-02

168×100×200  (2)

1

2

2000

398

12

Легковые    (2)

СЭАТ-13

АДЮИ.062841.002-03

1

2

6130

532

24

Сельхозтехника(2)

СЭАТ-14

АДЮИ.062841.002-04

1

2

5500

515

12

Автопогрузчики(2)

СЭАТ-15

АДЮИ.062841.002-05

1

2

24

Автопогрузчики(2)

СЭАТ-16

АДЮИ.062841.002-06

1

2

4140

419

12

(2)

СЭАТ-17

АДЮИ.062841.002-07

1

2

2440

470

24

БЕЛАЗ  (2)

СЭАТ-18

АДЮИ.062841.002-08

1

2

6130

532

Гомсельмаш       (2)

СЭАТ-19

АДЮИ.062841.002-09

1

2

2810

450

МоАЗ     (2)

СЭАТ-20

АДЮИ.062841.002-10

1

2

2100

432

УРАЛАЗ   (2)

СЭАТ-21

АДЮИ.062841.002-11

1

3

435

12



СЭАТ-22

АДЮИ.062841.002-12

392×290×145  (10)

1

3

2960

1128

24

МАЗ  (3)

СЭАТ-23

АДЮИ.062841.002-13

1

3

3760

1148

МАЗ   (3)

СЭАТ-24

АДЮИ.062841.002-14

168×100×200  (2)

1

2

6000

590

12

МТЗ  (3)

СЭАТ-25

АДЮИ.062841.002-15

392×290×145  (10)

1

3

4380

2100

24

МАЗ   (3)

СЭАТ-26

АДЮИ.062841.002-16

1

3

4260

1180

МАЗ  (3)

СЭАТ-27

АДЮИ.062841.002-17

168×100×200  (2)

-

1

4000

470

12

Гомсельмаш   (2)

СЭАТ-28

АДЮИ.062841.002-18

-

1

410

МАЗ   (2)

СЭАТ-29

АДЮИ.062841.002-19

1

-

2070

435

24

МАЗ  (2)

СЭАТ-30

АДЮИ.062841.002-20

392×290×145  (10)

1

-

4560

1195

МАЗ   (3)

СЭАТ-31

АДЮИ.062841.002-21

168×100×200  (2)

1

-

3060

445

МАЗ   (2)

СЭАТ-32

АДЮИ.062841.002-22

1

-

4750

480

МАЗ   (2)

СЭАТ-33

АДЮИ.062841.003

160×100×176  (2)







372



12



СЭАТ-33М

АДЮИ.062841.002-30

168×100×200  (2)





340



СЭАТ-33М1

АДЮИ.062841.003-02







СЭАТ-34

АДЮИ.062841.002-23

168×100×200  (2)

-

4

24



СЭАТ-35

АДЮИ.062841.002-24

1

2

1560

370

12



СЭАТ-36

АДЮИ.062841.003-01

160×100×176  (2)

1



-

372

24



СЭАТ-37

АДЮИ.062841.002-25

168×100×200  (2)



3

4260

540



СЭАТ-39

АДЮИ.062841.002-27





2700

455



СЭАТ-38

АДЮИ.062841.002-26



168×100×200  (2)



1



6130



500

24



СЭАТ-41

АДЮИ.062841.002-28

1

2



СЭАТ-42

АДЮИ.062841.002-29

1

3

5100



СЭАТ-43

АДЮИ.062841.002-31

392×290×145  (10)



-

6400

1500



СЭАТ-44

АДЮИ.062841.002-32



-























Пример записи стеклоомывателя СЭАТ в других документах и (или) при заказе:
«Стеклоомыватель СЭАТ-01 АДЮИ.060280.001 ТУ»

 Климатическое исполнение О2 по ГОСТ 15150, но при этом нижнее рабочее значение темпера-туры окружающей среды при эксплуатации устанавливают равным минус 20˚С, верхнее рабочее значение температуры окружающей среды при эксплуатации устанавливают равным плюс 70˚С.

Давление омывающей жидкости в системе не менее 60 кПа (0,6 кгс/см2);

Режим работы повторно-кратковременный S3 по ГОСТ 183 с продолжительностью включения ПВ – 15%.

Продолжительность одного цикла 30с. Допускается непрерывная работа стеклоомывателя в течение 10с.

Стеклоомыватели должны выдерживать:

• вибрационные нагрузки ускорением 50м/с2 и частоте (50-120)Гц;
• ударные нагрузки ускорением 100м/с2 и частоте 80-120 ударов в минуту;
• повышенную частоту вращения на холостом ходу в течение 20с;
• температуру окружающей среды от минус 20˚С до плюс 70˚С (при использовании незамер-зающей жидкости);

Изоляция обмоток и токоведущих частей стеклоомывателей относительно корпуса должна вы-держивать переменный ток частотой 50Гц, действующее значение 550В.

95% наработка до отказа равна 400 тыс.км пробега автомобиля или 10 тыс. моточасов работы транспортного средства.

Средний срок службы 10 лет.
