Датчик давления комбинированный ДКД

Датчик давления комбинированный ДКД

Технические условия ТУ РБ 600417525.040-2004

Датчики давления комбинированные (ДКД) выпускаются в следующих исполнениях:

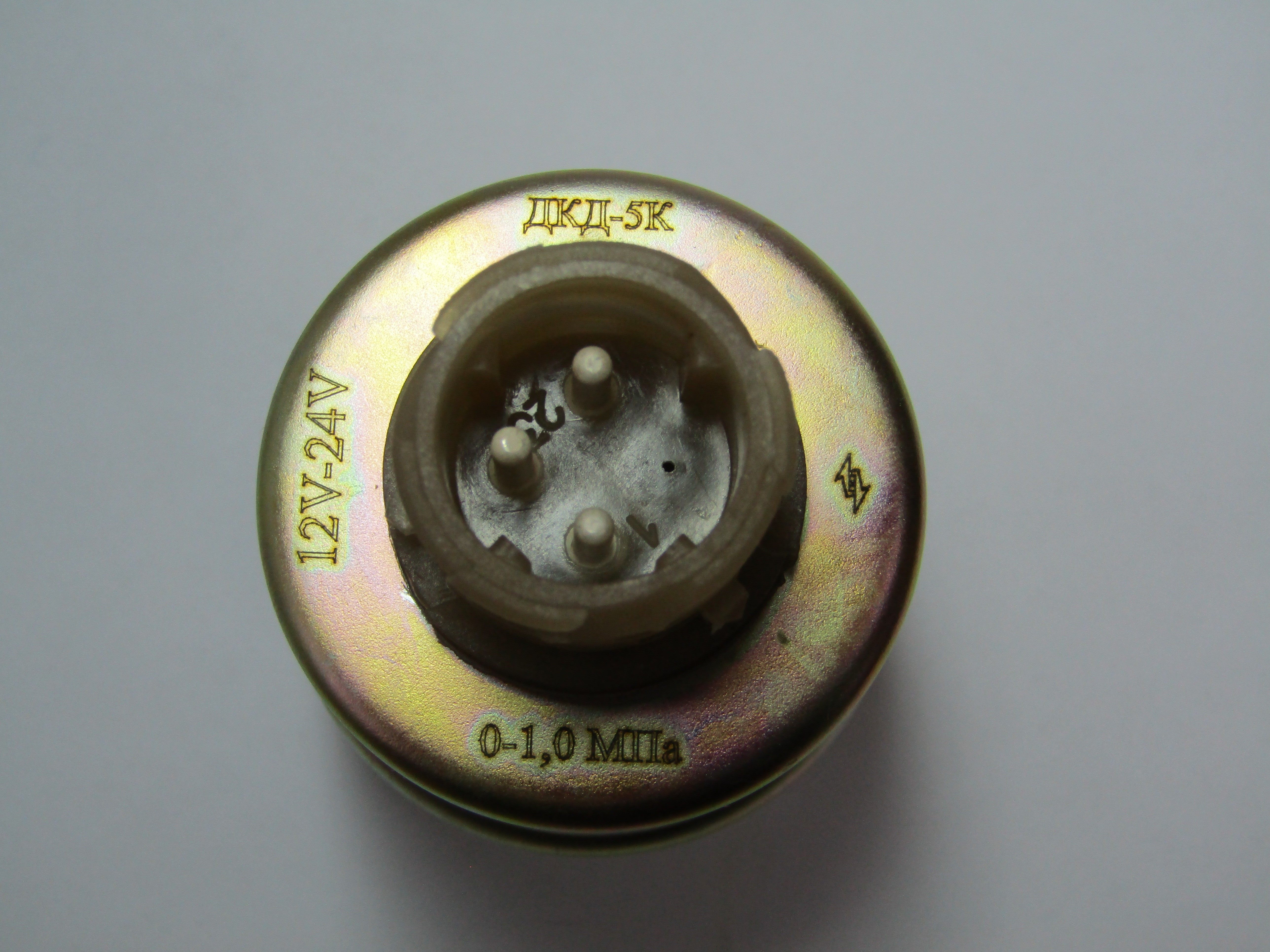

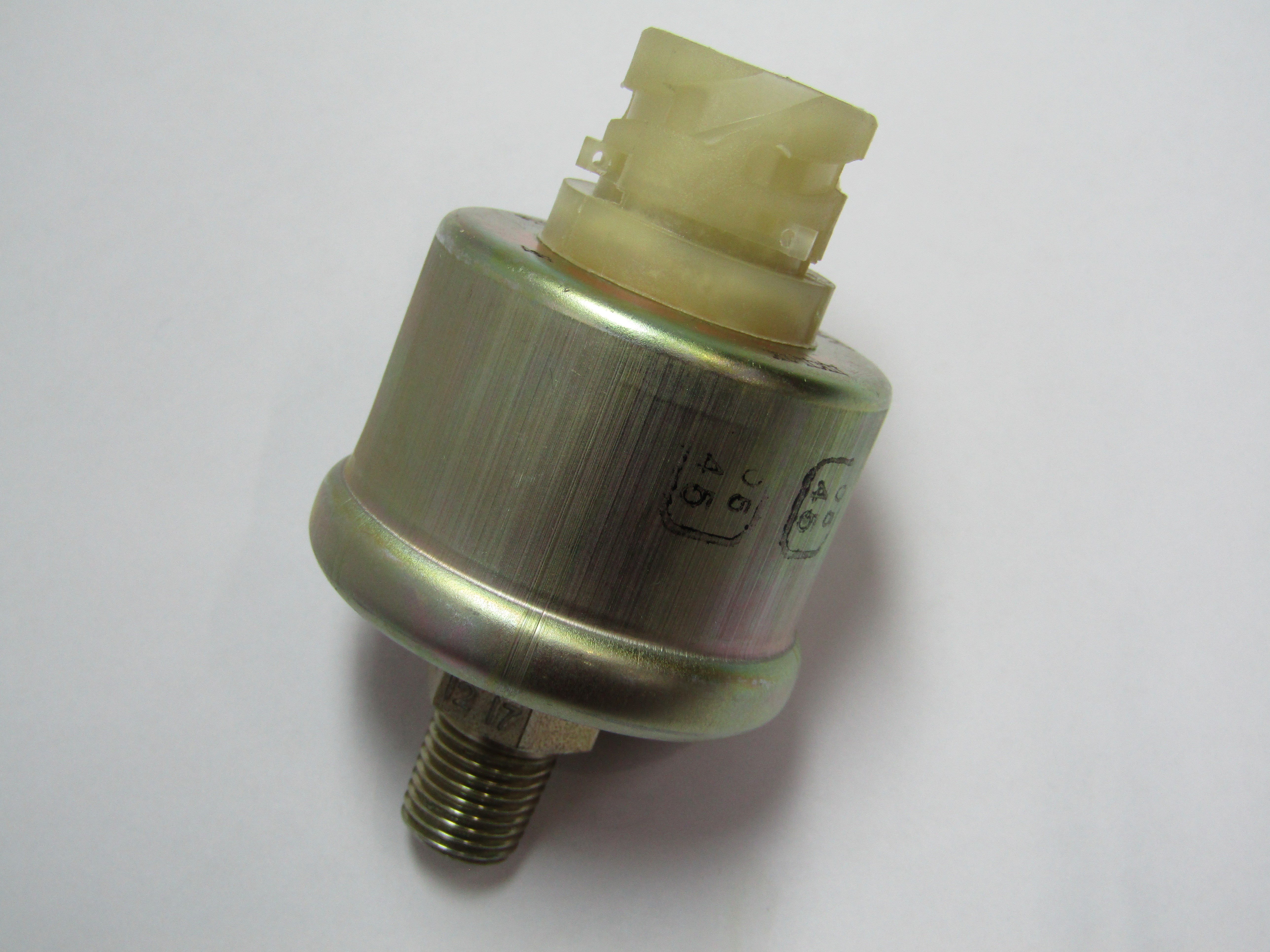

• датчики ДКД-1К, ДКД-5К, предназначенные для работы в пневматической тормозной системе автомобилей, сигнализируют о рабочем давлении воздуха в контурах тормозов соответствующим указателям давления и о падении давления до аварийного - соответствующим контрольным лампам;

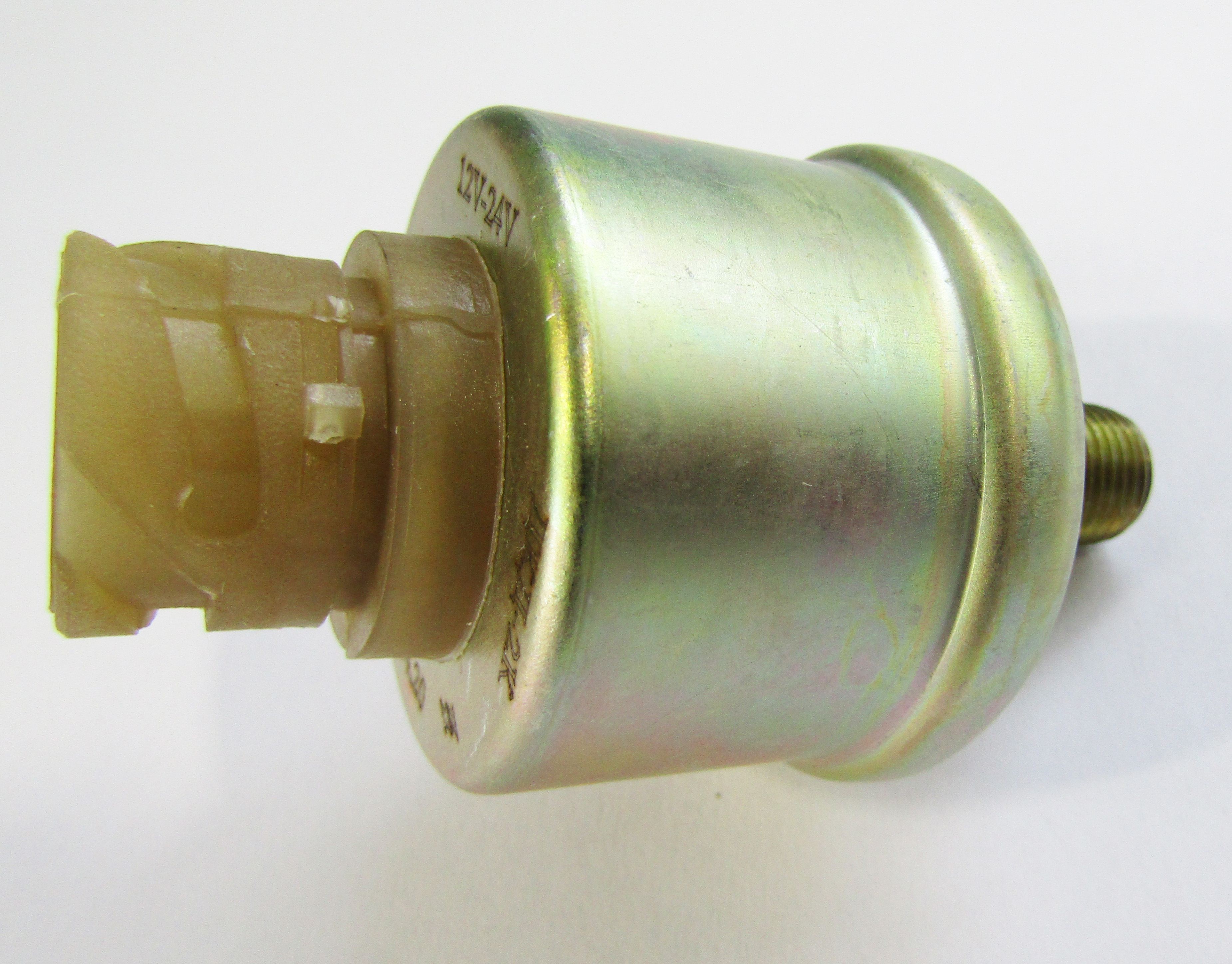

• датчики ДКД-2К, предназначенные для работы в системе смазки двигателей, сигнализи-руют о рабочем давлении масла соответствующим указателям давления и о падении давления до аварийного – соответствующим контрольным лампам.

Вид климатического исполнения - О1 по ГОСТ 15150. При этом рабочий диапазон температуры окружающей среды от минус 50˚С до плюс 110˚С. Кроме того, датчики должны сохранять работоспособность после пребывания в неработающем состоянии при температуре минус 60˚С и при плюс 115˚С.

Режим работы продолжительный номинальный S1 по ГОСТ 3940.

Датчики имеют толстопленочный резистор на керамической плате.

Датчики применяют в однопроводной системе электрооборудования с номинальным напряжением 24 В постоянного тока в комплекте с соответствующим логометрическим указателем.

Пример записи датчика при заказе:
«Датчик давления комбинированный ДКД-1 ТУ РБ 600417525.040-2004»

Технические характеристики вариантов исполнения датчиков ВПСТ указаны в таблице 1.

Таблица 1

Сокращённое обозначение датчиков	Обозначение основного конструкторского документа	Резьба на корпусе	Резистор	Тип электрического контакта
ДКД-1К	АДЮИ.406222.004	Метрическая М14х1,5-6g	Толстоплёночный резистор на керамической плате	Аналог байонетного соединителя DIN-72585-1
ДКД-1КМ	АДЮИ.406222.004-06	Метрическая М14х1,5-6g
ДКД-2К	АДЮИ.406222.004-01	Коническая К1/4” ГОСТ 6111
ДКД-2КМ	АДЮИ.406222.004-07	Коническая К1/4” ГОСТ 6111
ДКД-3К	АДЮИ.406222.004-03	Метрическая М16х1,5-6g
ДКД-3КМ	АДЮИ.406222.004-04	Метрическая М16х1,5-6g
ДКД-4КМ	АДЮИ.406222.004-08	Метрическая М14х1,5-6g
ДКД-5К	АДЮИ.406222.004-02	Метрическая М12х1,5-6g
ДКД-5КМ	АДЮИ.406222.004-05
ДКД-6КМ	АДЮИ.406222.004-09

Величины давлений срабатывания аварийных сигналов датчиков при подключенной нагрузке 0,5 А приведены в таблице 2.

Таблица 2

Тип датчика	Величина давления срабатывания аварийных сигналов датчиков, МПа
Тип датчика	прямой ход	обратный ход
ДКД-1К, ДКД-1КМ, ДКД-3К, ДКД-3КМ, ДКД-4КМ, ДКД-5К, ДКД-5КМ, ДКД-6КМ	0,55±0,05	0,55_-0,1
ДКД-2К, ДКД-2КМ	0,08±0,02	0,05±0,02

Величины сопротивлений датчиков с нормируемой основной погрешностью сопротивления реостата датчика при задании контролируемых величин давления соответствуют значениям, указанным в таблице 3.

Таблица 3

Сокращённое обозначение датчиков	Диапазон рабочего давления датчика, МПа	Контролируемые отметки величины давления, МПа	Номинальное сопротивление реостата датчика, Ом
ДКД-1К, ДКД-2К, ДКД-3К, ДКД-5К	0-1,0	0	166±5
ДКД-1К, ДКД-2К, ДКД-3К, ДКД-5К		0,6	68±5
ДКД-1КМ		0	166±5
ДКД-1КМ		0,8	42±5
ДКД-2КМ ДКД-3КМ, ДКД-4КМ, ДКД-5КМ		0	166±5
		0,4	98±5
		0,6	68±5
		0,8	42±5
		0	166±5
ДКД-6КМ		0,4	98±5 обратный ход

Справочно-расчетные номинальные значения сопротивлений датчиков на других давлениях приведены в таблице:

Сокращенное обозначение датчиков	Контролируемые отметки величины давления, МПа	Изменение сопротивления реостата датчиков, Ом
ДКД-1К, ДКД-2К, ДКД-3К, ДКД-5К	0 и 0,6	±10
ДКД-2КМ, ДКД-3КМ, ДКД-4КМ, ДКД-5КМ	0; 0,4; 0,6 и 0,8
ДКД-1КМ	0 и 0,8
ДКД-6КМ	0 и 0,4

Датчики ДКД работоспособны при изменении температуры окружающей среды в диапазоне от минус 50˚С до плюс 110˚С;
Датчики ДКД сохраняют работоспособность после воздействия предельной минимальной температуры окружающей среды минус 50˚С и предельной максимальной температуры окружающей среды плюс 115˚С.
Датчики ДКД выдерживают перегрузки давлением, превышающим на 100% верхний предел диапазона показаний.
Датчики выдерживают воздействие вибрационных нагрузок по трем осям при ускорении 100 м/с2 и частоте от 50 до 250 Гц и воздействие ударных нагрузок с максимальным ускорением до 150 м/с2. И частоте (80-120) ударов в минуту.
Масса датчиков не более 160г.

Гарантийный срок эксплуатации составляет 24 месяца с даты введения в эксплуатацию транспортных средств, на которые устанавливаются датчики, но не более 30 месяцев с даты изготовления датчиков.

Гарантийный срок хранения датчиков без консервации в упаковке изготовителя на складах потребителя, включая время транспортирования – 6 месяцев с даты изготовления.

Датчики относятся к неремонтируемым изделиям.
90 % наработка датчиков до отказа составляет 800 тыс. км. пробега.
Средний срок службы датчика – 10 лет.
